Ënnert de ville Kuelestoffmaterialien ënnerscheet sech de pyrolytesche Graphit duerch seng héich kontrolléierbar Schichtstruktur an extrem Anisotropie. Am Géigesaz zu natierlechem Graphit gëtt de pyrolytesche Graphit net direkt aus Mineralstoffer gewonnen. Amplaz gëtt en duerch héichtemperaturéiert chemesch Dampfoflagerung (CVD) produzéiert, wou Kuelewaasserstoffgase bei Temperaturen iwwer 2000°C ofgebaut a Schichten vu Kuelestoffatome ofgesat ginn, wat zu enger héich orientéierter an extrem renger künstlecher Graphitstruktur féiert. Dës präzis kontrolléierbar Virbereedungsmethod erlaabt et him, orientéierungsofhängeg Charakteristiken a Schlësseleigenschaften wéi thermesch Konduktivitéit, elektresch Konduktivitéit a magnéitesch Äntwert ze weisen, Charakteristiken, déi vum natierleche Graphit net ze vergläichen sinn.

I. Wat ass pyrolytesche Grafit?

Pyrolytesche Graphit ass e staark orientéiert Kuelestoffmaterial, dat duerch e pyrolytesche Gasoflagerungsprozess (CVD) bei héijen Temperaturen hiergestallt gëtt. Et benotzt typescherweis Kuelewaasserstoffgaser (wéi Methan) fir Kuelestoffatome bei héijen Temperaturen (normalerweis >2000℃) an niddregem Drock ze zersetzen an ofzesetzen. Dës Atomer ginn dann enger Héichtemperaturglühung ënnerworf, fir eng héich geuerdnet Uerdnung vun de Kuelestoffschichten ze garantéieren, wat zu enger Graphitstruktur mat extrem héijer Orientéierung féiert.

II. Virdeeler vum pyrolytesche Grafit (PG) a Hallefleiterprozesser

1. Ionenimplantatioun:

Am Ionenimplantatiounsprozess gëtt PG haaptsächlech benotzt fir héichpräzis Gates (Grids) an Elektroden ze produzéieren.

● Resistenz géint Ionenimplantatioun: Ionenstralen hunn extrem héich Energie. Traditionell Molybdän (Mo) oder Wolfram (W)-Gitter ginn ënner längerem Ionenbombardement physikalesche Sputtering duerchgefouert. Dëst verursaacht net nëmmen datt de Gate selwer dënn gëtt a sech verformt, mä déi gesputtert Metallatome ginn och zu enger eescht Quell vu Metallkontaminatioun. PG weist extrem staark Resistenz géint Sputterkorrosioun (extrem niddreg Ätzrate) op, a seng Liewensdauer ass typescherweis e puermol sou laang wéi déi vu Metallkomponenten.

● Verbessert Strahlstroumgenauegkeet: Well PG verschleißbeständeg ass, kann d'Aperturgréisst vum Gate iwwer eng laang Zäit stabil bleiwen. Dëst garantéiert, datt de Fokus an de Wénkel vum Ionenstrahl iwwer eng laang Zäit stabil bleiwen, wat fir fortgeschratt Prozesser (wéi 7nm an 5nm) entscheedend ass, wou d'Ufuerderunge fir den Implantatiounswénkel extrem héich sinn.

● Excellent Wärmemanagement: Duerch d'Benotzung vun der extrem héijer In-Plane-Wärmeleitfäegkeet vu PG (ongeféier 4-5 Mol sou héich wéi déi vu Koffer), kann et d'Hëtzt, déi duerch Ionenbombardement generéiert gëtt, séier laanscht d'Fläch ofleeden, wouduerch lokal Iwwerhëtzung a Verformung verhënnert gëtt.

2. MOCVD an Epitaxie: Haaptsächlech fir Substratbeschichtung benotzt

Bei der LED-Fabrikatioun (GaN-Prozess) oder Silizium-Epitaxialprozesser ass dat am meeschte benotzt Graphitsubstrat (Susceptor) net den urspréngleche Graphit op senger Uewerfläch, mä normalerweis mat enger dichter Schicht PG oder SiC bedeckt.

● Versiegelung: Obwuel isostatesch gepresste Graphit dicht ass, ass en ëmmer nach mikroskopesch poréis, adsorbéiert liicht Gasen a fräisetzt Partikelen oder Ongereinheeten bei héijen Temperaturen. D'PG-Beschichtung, déi duerch CVD ofgesat gëtt, erreecht eng Dicht no bei der theoretescher Dicht, versiegelt d'Graphitmatrix komplett, verhënnert datt Graphitpartikelen falen an de Wafer kontaminéieren, an blockéiert och d'Verëffentlechung vun Ongereinheetsgasen aus dem Graphit.

● Chemesch Korrosiounsbeständegkeet: De MOCVD-Prozess benotzt grouss Quantitéiten un Ammoniak (NH3) a metallorganesch Quellen, déi extrem korrosiv sinn. D'PG-Schicht ass chemesch extrem inert a schützt dat internt Graphitsubstrat effektiv virun Korrosioun.

● Schwaarzkierperstralung an Temperaturuniformitéit: PG huet exzellent Charakteristike vun der Schwaarzkierperstralung, wat zu der Genauegkeet vun der Infraroutthermometrie bäidréit. Seng iwwerleeën Wärmeleitfäegkeet hëlleft och eng méi gläichméisseg Uewerflächentemperatur vum Substrat ze garantéieren, wat direkt d'Déckt an d'Zesummesetzungsuniformitéit vun der epitaktischer Schicht bestëmmt.

3. Héichtemperaturheizungen:

PBN/PG-Komposit-Heizungen ginn dacks a PVD- oder CVD-Kameren mat extrem héije Rengheetsufuerderunge fonnt. Dës Heizungen benotzen keng traditionell Metalldrot, mä PG als Heizwidderstandsschicht.

● Ultra-proppert Heizelement: Metallheizelementer si ufälleg fir Metallverunreinheeten bei héijen Temperaturen ze verflüchtegen. Pyrolytesche Grafit selwer ass Kuelestoff, mat enger Rengheet vu méi wéi 99.999%. Och mat Spuermengen u Verflüchtegung ass Kuelestoff e relativ "frëndlecht" Element a Hallefleiterprozesser (am Verglach mat Gold, Koffer, Eisen, etc.), wat de Risiko vun enger Metallkontaminatioun däitlech reduzéiert.

● Ultraschnell Reaktioun: PG-Heizungen hunn eng ganz kleng Wärmekapazitéit, wat zu extrem schnelle Heiz- a Killgeschwindegkeeten (thermesch Reaktioun) féiert. Dëst ass ganz virdeelhaft fir Prozesser, déi e séieren thermesche Zyklus (RTP) erfuerderen, wat den Duerchgank däitlech verbessert.

● Personnaliséiert Temperaturfeld: Duerch d'Gestaltung vum Circuitwee (Schlaangenverdrahtung) vun der PG-Schicht kann d'Temperaturfeldverdeelung präzis entworf ginn, fir den Hëtztverloscht un de Kavitéitskanten ze kompenséieren, wouduerch eng extrem héich Wafertemperaturuniformitéit erreecht gëtt.

4. Plasmaätzen: Elektroden mat "Low-Loss"

Beim Dréchenätzen, besonnesch a staark korrosiven Ëmfeld mat Gaser op Fluor- oder Chlorbasis.

● Ersatz fir Verbrauchsgidder: Wärend Eenkristallsilizium oder SiC och als Elektroden benotzt ginn, kënnen a bestëmmte personaliséierte Prozesser Fokusréng oder Elektrodenplacken aus PG, wéinst hirer Dicht a chemescher Resistenz, d'Ersatzfrequenz reduzéieren an d'Besëtzkäschten (CoO) senken.

III. Uwendungen vu pyrolyteschem Grafit a Hallefleiterprozesser

Wéinst senger héijer Rengheet, Héichtemperaturstabilitéit, extrem gerénger Gaspermeabilitéit, exzellenter Wärmeleitfäegkeet a kontrolléierbarer Anisotropie ass pyrolytesche Graphit (PG) zu engem onverzichtbare Material op Kuelestoffbasis an Hallefleiterausrüstung ginn. A ville kritesche Prozessëmfeld (héich Temperatur, Vakuum, Plasma, korrosiv Gasen) bitt PG am Verglach mat Metaller oder Keramik eng méi héich Stabilitéit an e méi niddrege Kontaminatiounsrisiko a gëtt dofir wäit verbreet an Hallefleiterwaferveraarbechtungsausrüstung a Verbrauchskomponenten agesat.

1. Uwendungen an CVD/PECVD/MOCVD-Ausrüstung

①Heizsubstrat a Komponenten fir thermesch Homogeniséierung

Pyrolytesche Grafit (PG) kann als Héichtemperatur-Heizplack oder -Réckplackmaterial benotzt ginn.

● Susceptor an der MOCVD epitaktischer Wuessreaktiounskammer

● D'Ënnerstëtzungsstruktur vum Heizelement an Héichtemperatur-CVD-Uewen

②Susceptor Beschichtungssubstrat

Vill MOCVD-Prozesser benotzen SiC-beschichtete pyrolytesche Grafit.

Virdeeler vum pyrolytesche Grafit:

● Niddreg Gaspermeabilitéit, wat d'Stabilitéit vun der SiC-Beschichtung garantéiert

● Keng Deformatioun bei héijen Temperaturen, wouduerch eng stabil Wafertemperaturverdeelung gehale gëtt

● Liicht Gewiicht, reduzéiert d'Inertie vu rotéierende Systemer

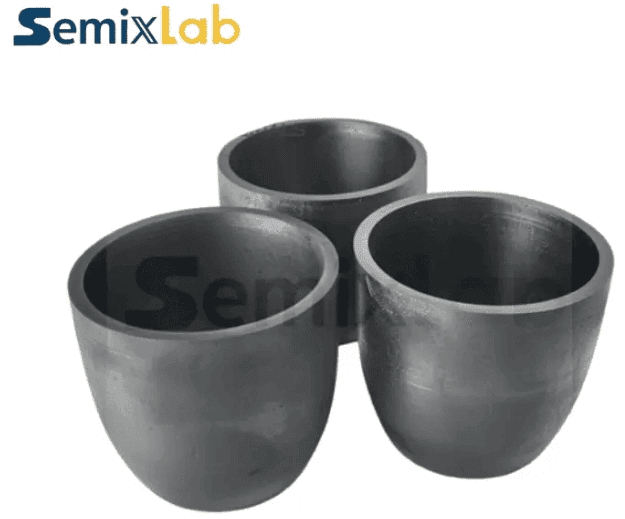

Pyrolytesch Graphit Beschichtete Crucible

2. Uwendungen an Ätzgeräter

Kavitéitsbekleedung a strukturell Komponenten vun der Reaktiounszon

Pyrolytesche Grafit weist eng exzellent Korrosiounsbeständegkeet a Stabilitéit op héijen Temperaturen a Plasmaëmfeld op, wouduerch en als Auskleidungsmaterial fir d'Reaktiounskummer oder als Verbrauchsmaterial gëeegent ass:

●RIE, ICP Reaktiounskammerkomponenten

●Plasma-Scheinwerfer, Reflekteren

●Elektroden-Réckplacken oder isoléierend Komponenten (ofhängeg vum Design)

3. Uwendungen am Héichtemperaturglühen an der Hëtztbehandlung

Pyrolytesche Graphit ass e Schlësselbestanddeel a ville Héichtemperatur-Hëtzbehandlungsuewen (>1000°C), dorënner:

● Schnell thermesch Veraarbechtung (RTP)

● Epitakzialuewen aus Siliziumkarbid (SiC)

● Héichtemperatur-Glühuewen

●Graphitbooter a -ausstattung

4. Uwendungen am Waferbelaaschtung/Transfer a Fixtures

PG, wéinst senger héijer Rengheet a gerénger Partikelkontaminatioun, gëtt wäit verbreet an de folgende Komponenten agesat:

● Wafer-Susceptor

●Waferträger/Boot

●Kanterank

● Gasfluss-Scheinwerfer

PG ass besonnesch gëeegent fir Wafer-Trakter an Héichtemperatur-Epitaxie- oder chemesche Reaktiounsëmfeld.

5. Uwendungen an der Ionenimplantatioun

Pyrolytesche Grafit gëtt benotzt als:

●Strahlstopp

●Kollimator

● Komponenten fir d'Absorptioun vun Ionen mat héijer Energie

6. Méiglech Uwendungen a Lithographiesystemer

Och wann et manner dacks direkt als optesch Komponenten benotzt gëtt, gëtt pyrolytesche Grafit och a folgende Beräicher benotzt:

● Héichabsorbéierend Strieliichtfällen

● Thermesch Kontrollstrukture fir optesch Systemer

Wéinst senge exzellente Charakteristike fir d'Absorptioun vu schwaarze Kierper kann et Streiliicht effektiv ënnerdrécken.
