CVD Massiv SiC Fokusréng
D'CVD-Massiv-SiC-Fokussréng vu Semixlab si fir fortgeschratt Plasmaätzungsumgebungen entwéckelt a bidden aussergewéinlech Plasmastabilitéit, ultra-niddreg Kontaminatioun a verlängert Liewensdauer. Dës Fokussréng, déi mat Siliziumcarbid mat héijer Dicht duerch chemesch Dampfoflagerung (CVD) hiergestallt ginn, bidden eng iwwerleeën Resistenz géint Plasmaerosioun a chemeschen Attacken, wat se ideal fir kritesch Ätzprozesser an der Hallefleederfabrikatioun mécht. Mir freeën eis op Är weider Ufro.
Beschreiwung
D'Zukunft vum Sub-7nm Ätzprozess konstruéieren | Ausbezuelung vun 99.99999% Ultrahéich Rengheet | Stabil HAR-Ätzen | Besser Alternativ zu Siliziumréng
Am Zäitalter vun iwwer 300 Schichten 3D NAND an GAA Transistoren sinn traditionell Verbrauchsmaterialien déi Haaptursaach fir Rendementsproblemer. D'CVD Solid SiC Fokusréng vu Semixlab sinn entwéckelt fir dat héichdichtegt Plasma ze handhaben, dat fir d'Ätzen mat héijem Aspektverhältnis (HAR) gebraucht gëtt. Si schafen eng stabil, partikelfräi Ëmwelt, déi Standard Silizium (Si) Réng net kënne bidden.
Industriestandard: Firwat féierend Fabriken op massivt SiC wiesselen
7-Nines (99.99999%) Metallreinheet: Mat eisem propriétaire Advanced Chemical Vapor Deposition Prozess erreechen mir total Metallonreinheeten < 0.1 ppm. Dëst spillt eng Schlësselroll fir ladungsbedingte Defekter a Schwéiermetallverschmotzung an fortgeschrattene Logik- a Speicherchips ze vermeiden.
Präzisiouns-Kante-Roll-off (ERO) Kontroll: Eis massiv SiC-Réng behalen e stabile elektresche Widderstand an eng héich thermesch Konduktivitéit (≥ 150 W/m·K). Dëst erstellt eng eenheetlech Plasmamantel um Waferrand.
Dëst léist direkt d'Problemer vum Edge Roll-off, déi d'Uniformitéit vun 12-Zoll-Wafer plagéieren.
Erosiounsbeständegkeet fir HAR-Ätzen: A Plasma op Basis vu Fluor (CF4/CHF3) a Chlor (Cl2) mat héijer Energie weist fest SiC eng Erosiounsquote op, déi 80% méi niddreg ass wéi bei Eenkristall-Silizium. Dëst verlängert den PM-Intervall (Preventative Maintenance) a senkt d'Gesamtkäschte vum Besëtz (CoO) däitlech.
Monolithesch "solid" Integritéit: Am Géigesaz zu SiC-beschichtetem Grafit sinn eis Deeler aus 100% dichtem SiC. Dëst eliminéiert de Risiko vu Mikrorëss oder Beschichtungsdelaminatioun, wouduerch katastrophal Partikelkontaminatioun während Héichleistungsätzzyklen verhënnert gëtt.
Optimiséiert fir Next-Gen Etch Plattformen

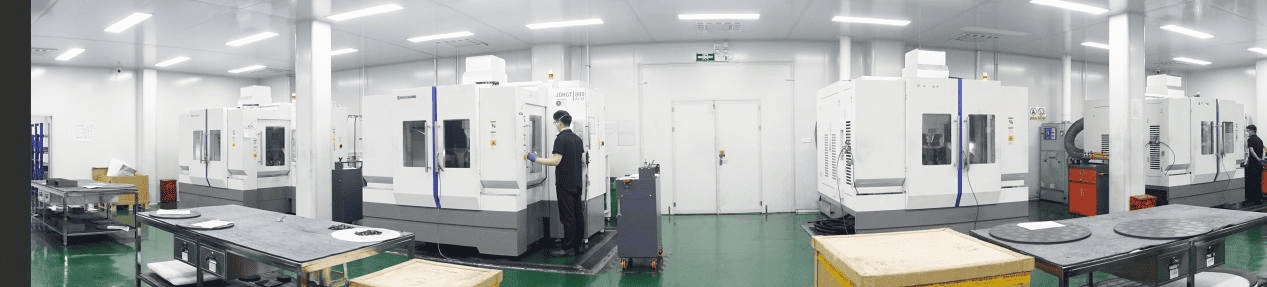

Eis Produktiounszentral benotzt 5-Achs High-Speed CNC a Lasermetrologie fir 100% Kompatibilitéit mat den OEM-Spezifikatioune fir ze garantéieren:
● Leiterätzung: Poly-Si- a Silicidätzung.
● Dielektresch Ätzung: Kontakt- an Trenchätzung mat héijem Aspektverhältnis (HAR).
● Kompatibilitéit: Drop-in Ersatz fir Lam Research (Kiyo/Versys), Applied Materials (Centris), an TEL (Tactras/Vigus) Plattformen.
Spezifikatioune
| Technesch Parameter | Semixlab CVD Fest SiC | Branchenbenchmark (Si) | Kompetitiv Rand |
| Chemesch Reinheet | 99.99999% (7N) | 99.999% (5N) | Eliminéiert Ionenleckage |
| Phasenzesummesetzung | 100% β-SiC (Kubik) | Eenzelkristall Si | Isotropesch Ätzbeständegkeet |
| Relativer Dicht | ≥99.8% (3.20 g/cm3) | N / A | Struktur ouni Porositéit |
| Vickers Hardness | 28-30 GPa | ~9 GPa | Widdersetzt sech géint Ionenbombardement |
| Surface Rauheet | Ra <0.2 μm | Ra ~0.5μm | Minimal Polymerhaftung |
Applicatioun
Schlëssel Uwendungsfelder
Wou extrem Rengheet a Plasma-Widderstandsfäegkeet erfuerderlech sinn, gëllt eisen CVD Solid SiC als Industriestandard:
● Skalierung vun 3D NAND & DRAM: Entworf fir d'Erausfuerderunge vum HAR (High Aspect Ratio) Ätzen. Et bitt d'Stabilitéit, déi néideg ass fir iwwer 300 Schichten ouni Profilverzerrung ze ätzen.
● Sub-7nm Logikknoten: Speziell fir FinFET- an GAA-Architekturen. Mir hëllefen de Fabriken, Spuermetallkontaminatioun ze eliminéieren an doduerch dat delikat Gitter vun den nächsten Generatiounstransistoren ze schützen.
● Power Semiconductor Hub: Egal ob et sech ëm SiC-Epitaxie oder Déifgrabenätzung fir GaN handelt, eis Deeler packen déi héich thermesch Belaaschtungen vun der Produktioun mat breeder Bandlück.
● TSV & Fortgeschratt Verpackung: Optimiséiert fir Through-Silicon Via Prozesser, wat d'Gläichméissegkeet vun der Säitewand an déi vertikal Präzisioun garantéiert, déi fir 2.5D/3D Integratioun néideg sinn.
